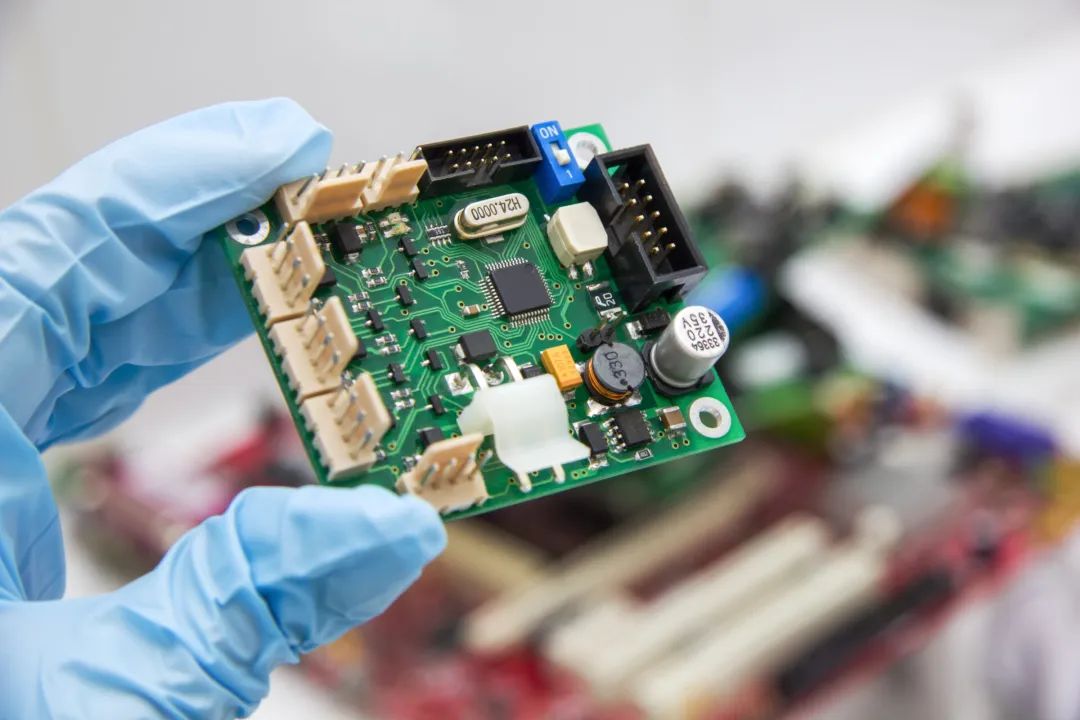

你知道嗎？在我們?nèi)粘Ｊ褂玫碾娮釉O(shè)備中，有一位重要的角色—— PCB（Printed Circuit Board，印刷電路板）。它如同交通樞紐，連接著各種電子元器件，讓設備正常運行。但你是否想過如何確保PCB滿足嚴格的質量、可靠性和性能標準？今天我們通過澤攸科技ZEM系列臺式掃描電鏡來探索PCB的微觀結構，以及PCB測試了解更深層次的信息。

PCB測試行業涵蓋了一系列的測試方法和技術，旨在識別缺陷、驗證與規格的符合性，并優化性能。其重點和目標主要集中在確保PCB的質量、可靠性和功能性上，因此成分檢測在PCB檢測中至關重要。

成分檢測可確保PCB所用材料符合規格要求，通過確認材料的成分和含量，可以驗證其質量和純度，從而提高制造過程的質量控制。其次PCB通常由多種材料組成，成分檢測可以幫助鑒別和確認這些材料的成分，確保它們符合設計要求和行業標準。

此外，成分檢測可以檢測PCB材料中的雜質或不良成分，通過排除這些雜志減少對PCB性能和穩定性的影響。定期進行成分檢測，可以監測PCB制造過程中材料成分的變化和波動，確保產品質量的穩定性和一致性，成分檢測有助于確保PCB所使用的材料符合相關的法規和標準。

那么，如何對PCB進行成分檢測呢？

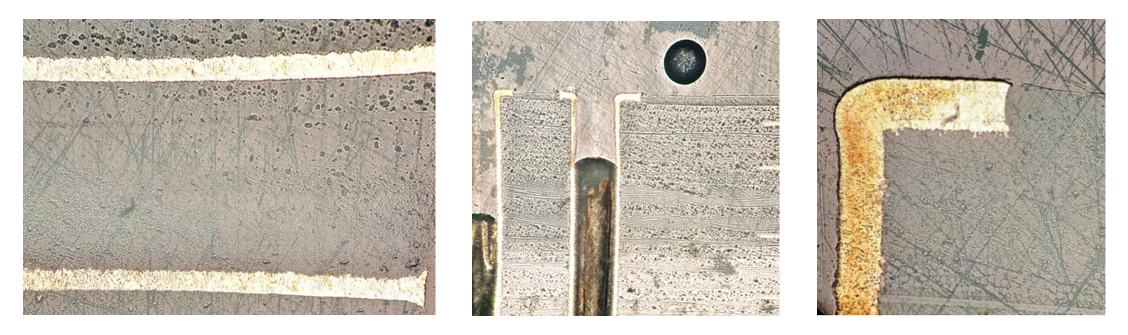

1、PCB截面金相圖像

這是一種常用的材料表征技術，通過對PCB進行材料包覆切割并對切面進行研磨拋光，然后使用光學顯微鏡可以清晰地看到PCB內部的結構。這種技術不僅可以幫助我們了解PCB中不同材料的分布情況，還可以檢測是否存在缺陷或異物，對PCB的質量控制至關重要。

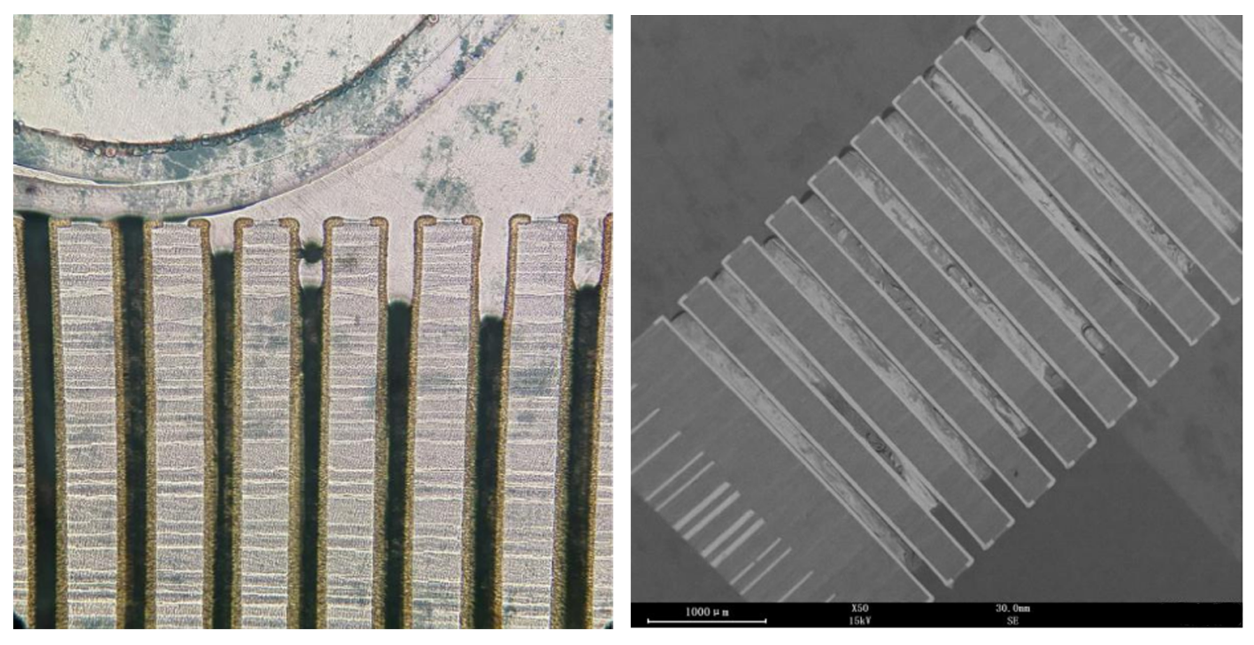

在金相圖像中，我們可以看到 PCB的層層結構，包括導電層、絕緣層和可能的焊接層。通過分析金相圖像，我們可以評估 PCB 的制造質量，發現可能存在的問題，并進行相應的改進和優化。

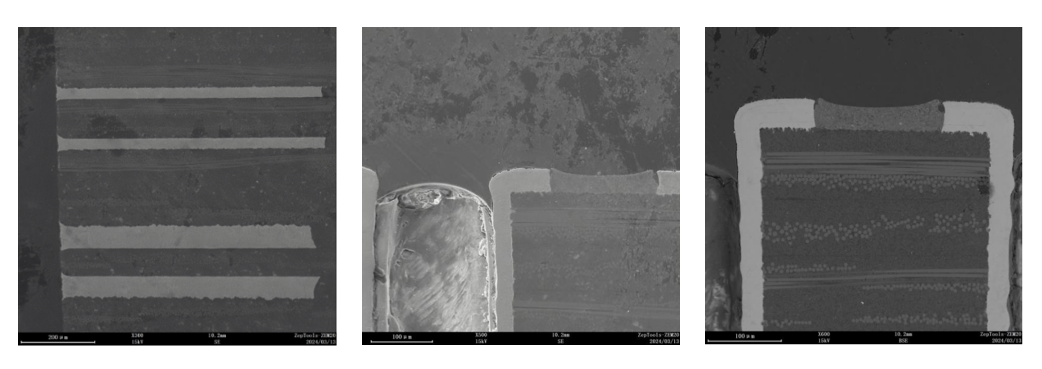

2、PCB截面電子圖像及EDS面掃描譜

在電子圖像中，ZEM系列臺式掃描電鏡能夠提供更高的分辨率和放大倍數，適用于微觀結構和細小缺陷的檢測，并且ZEM系列臺式掃描電鏡能夠?qū)CB進行非破壞性檢測，且成像速度較快，對于PCB制造過程中的質量控制、產品可靠性和故障分析，掃描電子顯微鏡提供了更為全面和精細的觀察和分析手段。

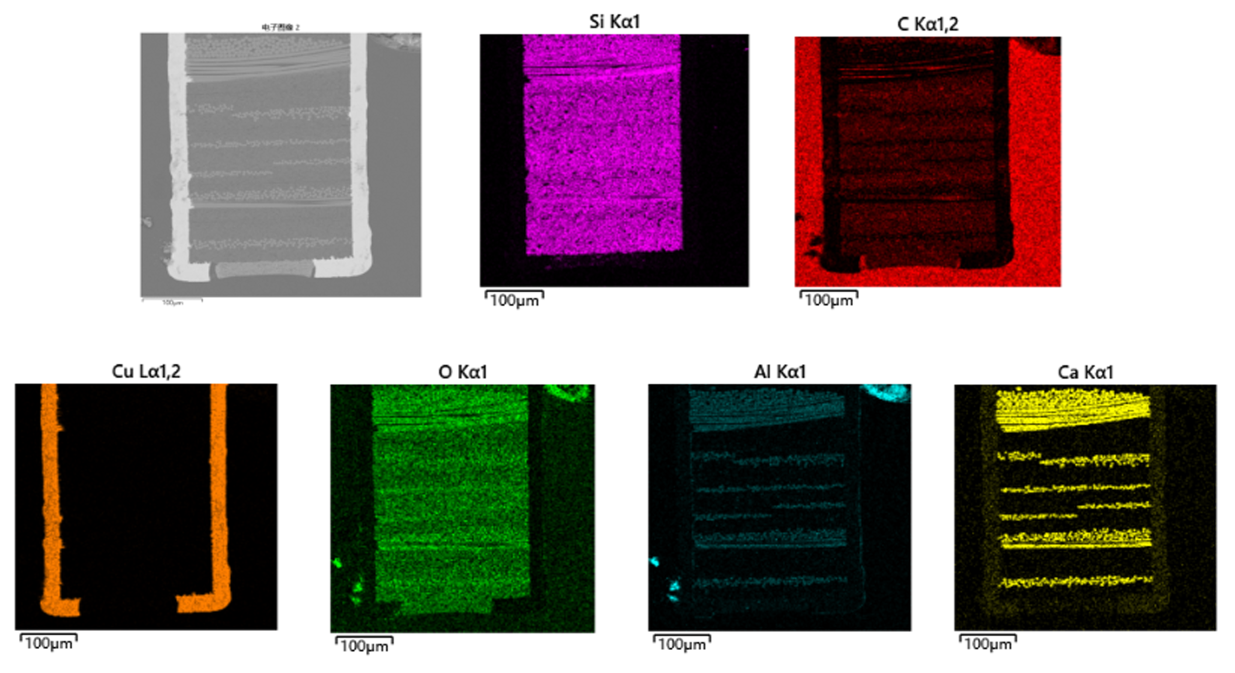

除了金相圖像和電子圖像外，我們還可以將ZEM系列臺式掃描與EDS能譜儀相結合，它通過準確地識別和量化PCB表面及近表面區域的元素組成，可以識別表面污染物、診斷生產過程中的問題，以及分析電鍍層的質量，從而快速定位問題并采取相應措施，這也使得對微小缺陷或污染物的檢測變得更加準確，進一步增強了PCB制造過程中的質量保障。

通過金相樣的光學圖像和電子圖像及EDS面掃描譜，我們可以窺見電子元器件微觀世界的奧秘。這些先進的材料表征技術不僅幫助我們理解PCB內部結構和化學成分，還為電子設備的制造和質量控制提供了重要的支持。隨著科技的不斷進步，我們相信這些技術將繼續發展，為電子行業的發展注入新的動力。
