臺式掃描電鏡為什么要噴金?澤攸科技小編往期帶大家了解過掃描電子顯微鏡（SEM）的樣品處理的要求。其一，樣品表面一定要導(dǎo)電。

在大多數(shù)情況下，初級電子束電荷數(shù)量都大于背散射電子和二次電子數(shù)量之和，因此多余的電子須導(dǎo)入地下，即樣品表面電位須保持在0電位。如果樣品表面不導(dǎo)電，或者樣品接地線斷裂，那么樣品表面靜電荷存在，使得表面負電勢不斷增加，出現(xiàn)充電效應(yīng)，使圖像畸變，入射電子束減速，此時樣品如同一個電子平面鏡。

非導(dǎo)電樣品絕緣電阻大，在電子束掃描下，樣品表面逐漸積累負電荷，排斥入射電子，二次電子發(fā)射不穩(wěn)定，并隨機偏轉(zhuǎn)二次電子，造成圖像晃動、亮度突變、出現(xiàn)無規(guī)則的明暗條紋，也就是所謂的“荷電效應(yīng)”。

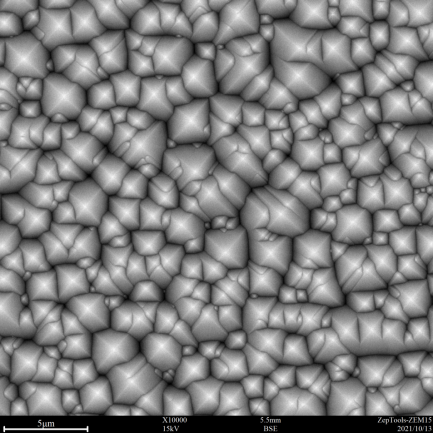

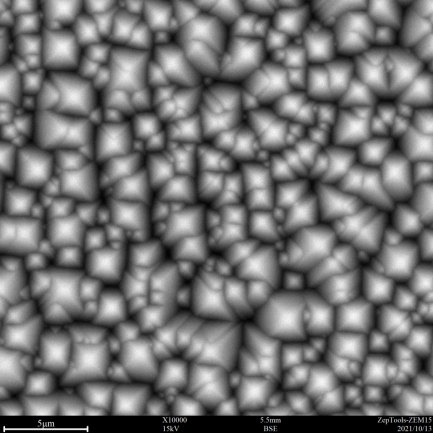

         樣品未噴金ZEM15臺式掃描電鏡成像                                       樣品噴金后ZEM15臺式掃描電鏡成像

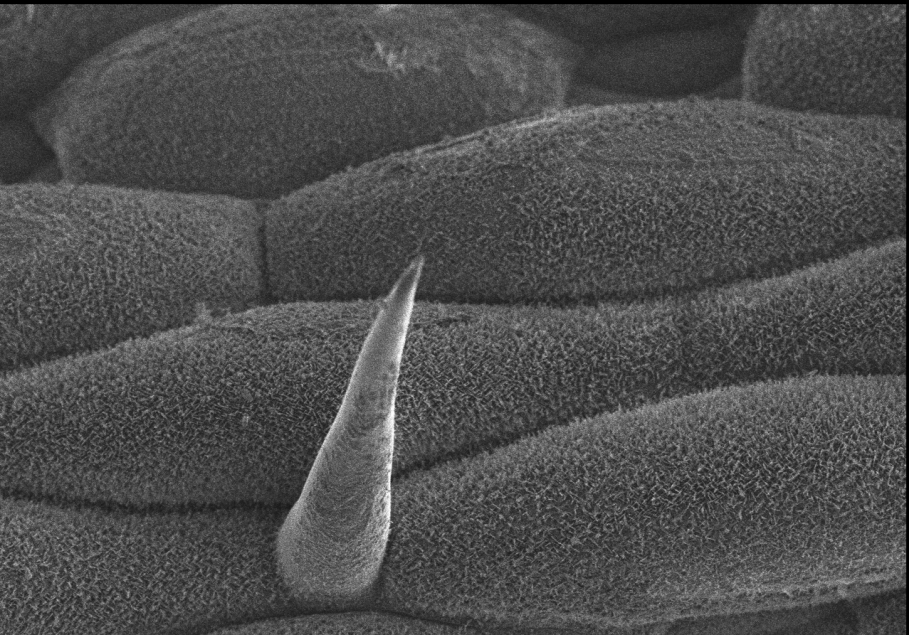

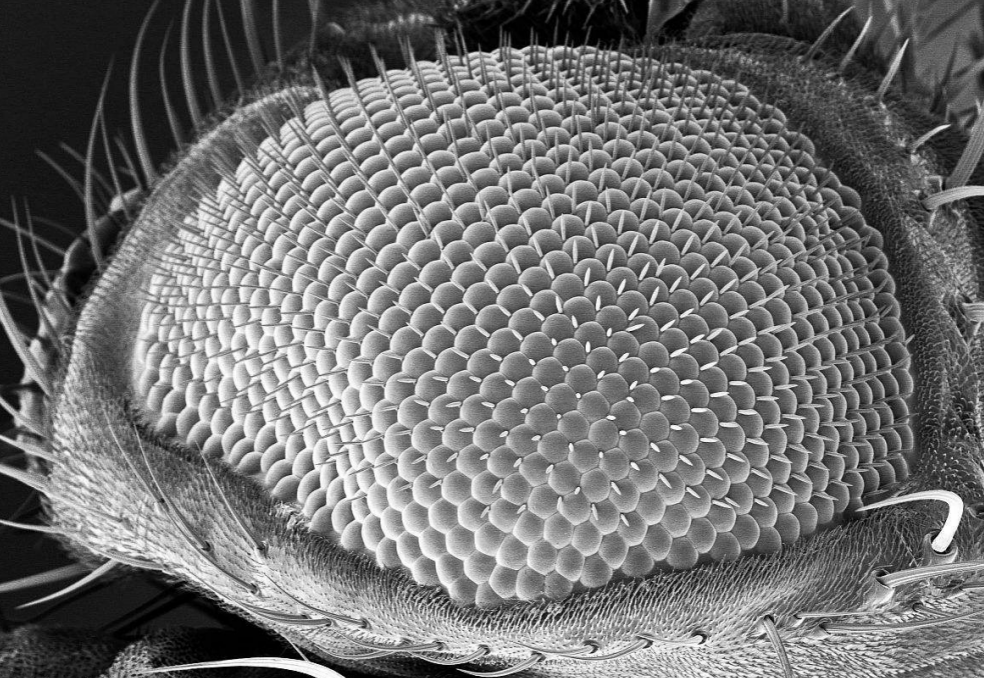

      草葉表面噴金后掃描電鏡成像                                                                 昆蟲復(fù)眼噴金后掃描電鏡成像

通常在樣品表面鍍一層導(dǎo)電膜可以提高樣品的導(dǎo)電性，表面的負電荷通過導(dǎo)電膜釋放入地，消除荷電。電荷釋放的前提是膜層要與金屬樣品臺相連接，形成導(dǎo)電通道，此外連續(xù)的導(dǎo)電膜也可以提高樣品的導(dǎo)熱性，減小熱損傷。目前常用的鍍膜技術(shù)為真空蒸發(fā)和離子濺射。

常用的鍍膜材料有C、Al、Cr、Au、Pt、Au-Pd合金。金膜二次電子產(chǎn)率高、覆蓋性好、鍍膜容易，是常用的材料，但顆粒較大，適用于中低范圍的分辨率、兩萬倍以下的圖像。 Pt和Au-Pd合金膜的顆粒要細得多，適用于高分辨率圖像。使用場發(fā)射電鏡對膜層要求更高，至少要在20萬倍下膜層不能顯現(xiàn)結(jié)構(gòu)，高真空鍍Cr可以滿足要求。C膜均勻性好，導(dǎo)電導(dǎo)熱效率高，又是比較經(jīng)濟的材料，只是二次電子產(chǎn)率低，不適合高倍圖像。

ZEM15臺式掃描電鏡

以上就是澤攸科技小編介紹的掃描電鏡為什么要噴金。秉承操作便捷、快速成像、性能穩(wěn)定的設(shè)計目標，澤攸科技自主研發(fā)了ZEM15臺式掃描電鏡，更多關(guān)于掃描電鏡的問題請咨詢
